Android 屏幕刷新机制

主要参考 https://juejin.cn/post/6863756420380196877#heading-12

省流版：

双缓存：为了解决画面撕裂；画面撕裂来自于只有一个buffer时，正在display的那一帧数据被后一帧的数据覆盖了

Vsync：系统在收到VSync pulse（Vsync脉冲）后，将马上开始下一帧的渲染，（CPU开始计算数据）。

三缓冲：当显示器正在写入FrameBuffer同时GPU也正在写入BackBuffer时，下一次渲染开始了，此时CPU可以使用新增的GraphicBuffer进行计算。减少了Jank。（更多缓冲需要耗费更大的内存）

ChoreoGrapher机制：规定了数据计算开始（measure、layout、draw）的时机（vsync信号），使计算到渲染图像数据能有一个完整的16.6ms：更新ui（request()/invalidate()）后编舞者注册vsync信号回调，在下一个vsync信号到时候立刻进行view的测量布局绘制

一、缓冲和Vsync

https://juejin.cn/post/6863756420380196877

1、单缓冲，tearing

由于Gpu跟显示器使用同一个缓冲，导致可能屏幕扫描刷新时，可能读取到的不是同一帧里的图像数据，造成画面撕裂

2、↓ 双缓冲 ↓

双缓冲是为了解决“由于Gpu跟显示器使用同一个缓冲，导致可能屏幕扫描刷新时，可能读取到的不是同一帧里的图像数据，造成画面撕裂”，让绘制和显示器拥有各自的buffer：

GPU 的图像数据写入到 Back Buffer，而显示器使用 Frame Buffer，当屏幕刷新时，Frame Buffer 并不会发生变化，当Back buffer准备就绪后，它们才进行地址交换。（缓存区交换被称为BufferSwap，帧传递。）

上面说到的Back Buffer 跟 Frame Buffer地址交换，时间点选择在了 Back buffer完整写入之后，在之后屏幕扫描完一个屏幕（从左到右，从上到下逐行显示每一个像素点，整个过程以60Hz屏为例是16.6ms）后，设备从右下回到左上的这个时间区间（即VBI VerticalBlackingInterval垂直同步间隙），而垂直同步脉冲（vertical sync pulse）就是在VBI时期发出的，脉冲发出时间时立即进行帧传递。

总结下就是：垂直同步脉冲是在屏幕扫描到右下最后一个像素后，重置回到左上的这个时间空隙发出的，所以每16.6ms（60HZ屏）发出一个脉冲信号。收到脉冲信号后，如果GPU的缓冲已经准备好了，就会立即进行帧传递。

但是，双缓存只是规定了图像数据数据写入BackBuffer完成后，FrameBuffer与BackBuffer交换的时机，而数据开始计算时间的不确定，则导致了下一帧中，CPU/GPU未能在帧开始的时候就进行计算，进而导致帧结束时CPU/GPU工作未完成（明明CPU/GPU工作时长小于16.6ms），却还是造成掉帧（jank）。

3、↓ 三缓冲 + Vsync ↓

Android 4.x版本的黄油工程 project butter引入三缓冲与Vsync，提升了性能，促使了Android的普及

3.1、 VSync 机制

Android实现即下述第二节choreographer机制

系统在收到VSync pulse（Vsync脉冲）后，将马上开始下一帧的渲染。即一旦收到VSync通知（16ms触发一次），CPU和GPU 才立刻开始计算然后把数据写入buffer。VSync同步使得CPU/GPU充分利用了16.6ms时间，减少jank

3.2、 三缓冲

CPU、GPU、显示器都能尽快拿到 buffer，减少不必要的等待。如果显示器和 GPU 现在都使用着一个 buffer，如果下一次渲染开始了，因为还有一个 buffer 可以用于 CPU 数据的写入，所以可以马上开始下一帧数据的渲染。

三缓冲就是在双缓冲机制基础上增加了一个 Graphic Buffer 缓冲区，这样可以最大限度的利用空闲时间，带来的坏处是多使用的一个 Graphic Buffer 所占用的内存。三缓冲有效利用了等待vysnc的时间，减少了jank，但是带来了延迟。

二、Choreographer机制 或称 “drawing with vysnc”

-> requestLayout() / invalidate() 所有UI的变化都是走到ViewRootImpl的scheduleTraversals()方法。

-> scheduleTraversals()

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        // 保证同时间多次更改只会刷新一次，例如TextView连续两次setText()也只会走一次绘制流程
        mTraversalScheduled = true;
        // 添加同步屏障，保证 Vsync 到来立即执行绘制
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        mChoreographer.postCallback(Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        // ...
    }
}
// mTraversalRunnable 是Vsync信号回调后执行的Runnable 实例
final class TraversalRunnable implements Runnable {
    @Override
    public void run() {
        doTraversal();
    }
}

mChoreographer.postCallback() // 注册监听Vsync信号（只有注册了监听的Vsync才会回调执行）回调处理内容为mTraversalRunnable，事件类型为CALLBACK_TRAVERSAL（CALLBACK_INPUT输入事件、CALLBACK_ANIMATION动画、CALLBACK_INSETS_ANIMATION插入更新动画、CALLBACK_TRAVERSAL绘制、CALLBACK_COMMIT提交，五种类型顺序执行）

postCallbackDelayedInternal

• if (dueTime <= now) ： 直接执行scheduleFrameLocked
• else ： msg.setAsynchronous(true); 发送延迟到点后的异步消息执行scheduleFrameLocked

-> scheduleFrameLocked()

• 根据 版本未开启VSYN（4.1以下）直接走doFrame
• 确认并切换到Choreographer的handler（异步消息）执行 scheduleVsyncLocked()

-> scheduleVsncLocked()

-> scheduleVsync()

-> nativeScheduleVsync(mReceiverPtr);

• 注册VSYNC信号回调，只有注册监听的那一个Vsync信号才会接收回调最后在onVsync()

这里不应该为软件申请了Vsync信号，Vsync信号是由屏幕/显示设备发出的，无论choreographer是否监听都会在固定的时间间隔发出（60fps->16.6ms），View更新后由choreographer注册监听后才会对下一个Vsync信号回调回来后处理，走doCallbacks ，也就是最初由choreographer注册的回调mChoreographer.postCallback() -> doTraversal() -> 移除同步屏障并真正执行View的measure、layout、draw流程

所以每16ms都会发出Vsync信号，每16ms屏幕都在刷新，但不是每16ms都会走measure、layout、draw

native层注册监听Vsync回调，DisplayEventReceiver::requestNextVsync()

// frameworks/base/core/jni/android_view_DisplayEventReceiver.cpp
static void nativeScheduleVsync(JNIEnv* env, jclass clazz, jlong receiverPtr) {
    sp<NativeDisplayEventReceiver> receiver = reinterpret_cast<NativeDisplayEventReceiver*>(receiverPtr);
    status_t status = receiver->scheduleVsync();
    // ...
}

// frameworks/base/libs/androidfw/DisplayEventDispatcher.cpp
status_t DisplayEventDispatcher::scheduleVsync() {
    if (!mWaitingForVsync) {
        // ...
        // mReceiver 是 DisplayEventReceiver 实例
        status_t status = mReceiver.requestNextVsync();
        mWaitingForVsync = true;
    }
    return OK;
}

// frameworks/native/libs/gui/DisplayEventReceiver.cpp
status_t DisplayEventReceiver::requestNextVsync() {
    if (mEventConnection != NULL) {
        // 请求接收下一次Vsync信号的回调
        mEventConnection->requestNextVsync();
        return NO_ERROR;
    }
    return NO_INIT;
}

native Vsync信号回调回来了，由FrameDisplayEventReceiver的onVsync方法接收：

-> onVsync()

-> doFrame()

void doFrame(long frameTimeNanos, int frame) {
        final long startNanos;
        synchronized (mLock) {
            if (!mFrameScheduled) {
                return; // no work to do
            }

      //...
    	// 计算掉帧情况  frameTimeNanos是onVsync()的参数，即vsync信号开始时间，以frameTimeNanos为start_time，
      //以doFrame方法执行开始时间为end_time， start_time - end_time为帧延迟，以此 时间差/标准帧时间  计算掉帧情况
      //标准帧时间 = 1000000000 / 屏幕帧率  单位纳秒 （1纳秒=0.000 000 001秒 ）
      //...
    try {
    	// 按类型顺序 执行任务
        Trace.traceBegin(Trace.TRACE_TAG_VIEW, "Choreographer#doFrame");
        AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);

        mFrameInfo.markInputHandlingStart();
        doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);     //输入事件，即熟悉的事件分发体系

        mFrameInfo.markAnimationsStart();
        doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);       //动画
        doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos); //动画

        mFrameInfo.markPerformTraversalsStart();
        doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);    //测绘

        doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos); //提交，处理绘制后的帧更新
    } finally {
        AnimationUtils.unlockAnimationClock();
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
}

doFrame()
-> 按callbacktype依次执行将doCallbacks()，即执行doCallbacks(0、1、2、3、4,? frameTimeNanos)

doCallbacks(int callbackType, long frameTimeNanos)
-> 根据传入的callbackType从mCallbackQuesu中取出对应的队列，执行队列中到达执行时间的CallbackRecord

即依次 将 输入队列、 动画队列、绘制队列、提交队列 中所有的到达执行时间的 元素（CallbackRecord）
执行其中的action（viewRootImpl 中mChoreographer.mpostCallback时传递的mTraversalsRunnable）

void doCallbacks(int callbackType, long frameTimeNanos) {
      CallbackRecord callbacks;
      synchronized (mLock) {

      final long now = System.nanoTime();
      // 根据指定的类型CallbackkQueue中查找到达执行时间的CallbackRecord
      callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(now / TimeUtils.NANOS_PER_MS);
     //...
      try {
          // 迭代执行队列所有任务
          for (CallbackRecord c = callbacks; c != null; c = c.next) {
              // 回调CallbackRecord的run，其内部回调Callback的run
              c.run(frameTimeNanos);
          }
      } finally {
          synchronized (mLock) {
                 //...
                 //递归回收CallbackRecord
                 //...
          }
      }
  }

callbacktype分为5种（实际上是四种，新版本Android合并后只剩四种事件：输入、动画、遍历traversal、提交）：

//输入事件，首先执行 public static final int CALLBACK_INPUT = 0;

//动画合并成一种
//动画，第二执行 public static final int CALLBACK_ANIMATION = 1;
//插入更新的动画，第三执行 public static final int CALLBACK_INSETS_ANIMATION = 2;

//绘制，第四执行 public static final int CALLBACK_TRAVERSAL = 3;

//提交，最后执行， public static final int CALLBACK_COMMIT = 4;

优先级的高低和处理顺序有关，每当收到 VSYNC 信号时，Choreographer 将首先处理 INPUT 类型的任务，然后是 ANIMATION 类型，最后才是 TRAVERSAL 类型。

-> doCallbacks()

-> mTraversalRunnable

-> doTraversal()

void doTraversal() {
    if (mTraversalScheduled) {
        mTraversalScheduled = false;
        // 移除同步屏障
        mHandler.getLooper().getQueue().removeSyncBarrier(mTraversalBarrier);
        // 真正执行View的measure，layout，draw流程
        performTraversals();
    }
}

附录 Choreographer部分源码（Android4.1新增）

Choreographer 是线程单例的（ThreadLocal实现），而且必须要和一个 Looper 绑定，因为其内部有一个 Handler 需要和 Looper 绑定，一般是 App 主线程的 Looper 绑定

//Choreographer.class

//postCallback(int callbackType, Object action, Object token) 会一步步走到postCallbackDelayedInternal(delayMills = 0)

private void postCallbackDelayedInternal(int callbackType, Object action, Object token, long delayMillis) {
		//...
	    synchronized (mLock) {
	    	// 当前时间
	        final long now = SystemClock.uptimeMillis();
	        // 加上延迟时间
	        final long dueTime = now + delayMillis;
	        //取对应类型的CallbackQueue添加任务
	        mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

	        if (dueTime <= now) {
	        	//立即执行
	            scheduleFrameLocked(now);
	        } else {
	        	//延迟运行，最终也会走到scheduleFrameLocked()
	            Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
	            msg.arg1 = callbackType;
	            msg.setAsynchronous(true);
	            mHandler.sendMessageAtTime(msg, dueTime);
	        }
	    }
	}

	private void scheduleFrameLocked(long now) {
	    if (!mFrameScheduled) {
	        mFrameScheduled = true;
	        //开启了VSYNC
	        if (USE_VSYNC) {
	            if (DEBUG_FRAMES) {
	                Log.d(TAG, "Scheduling next frame on vsync.");
	            }


            //当前执行的线程，是否是mLooper所在线程
            if (isRunningOnLooperThreadLocked()) {
            	//申请 VSYNC 信号
                scheduleVsyncLocked();
            } else {
            	// 若不在，就用mHandler发送消息到原线程，最后还是调用scheduleVsyncLocked方法
                Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
                msg.setAsynchronous(true);//异步
                mHandler.sendMessageAtFrontOfQueue(msg);
            }
        } else {
        	// 如果未开启VSYNC则直接doFrame方法（4.1后默认开启）
            final long nextFrameTime = Math.max(
                    mLastFrameTimeNanos / TimeUtils.NANOS_PER_MS + sFrameDelay, now);
            if (DEBUG_FRAMES) {
                Log.d(TAG, "Scheduling next frame in " + (nextFrameTime - now) + " ms.");
            }
            Message msg = mHandler.obtainMessage(MSG_DO_FRAME);
            msg.setAsynchronous(true);//异步
            mHandler.sendMessageAtTime(msg, nextFrameTime);
        }
    }
}

三、invalidate/requestLayout流程

invalidate/postInvalidat/requestLayout简要区别:

1. invalidate只会调onDraw方法且必须在UI线程中调用
2. postInvalidate只会调onDraw方法，可在非UI线程中回调
3. requestLayout会调onMeasure、onLayout和onDraw(特定条件下)方法

invalidate

调用 View.invalidate() 方法后会逐级往上调用父 View 的相关方法，最终在 Choreographer 的控制下调用 ViewRootImpl.performTraversals() 方法。只有满足 可见性、尺寸发生变化时 等条件才会执行 measure 和 layout 流程，否则只执行 draw 流程，draw 流程的执行过程与是否开启硬件加速有关：

关闭硬件加速则从 DecorView 开始往下的所有子 View 都会被重新绘制。
开启硬件加速则只有调用 invalidate 方法的 View 才会重新绘制。

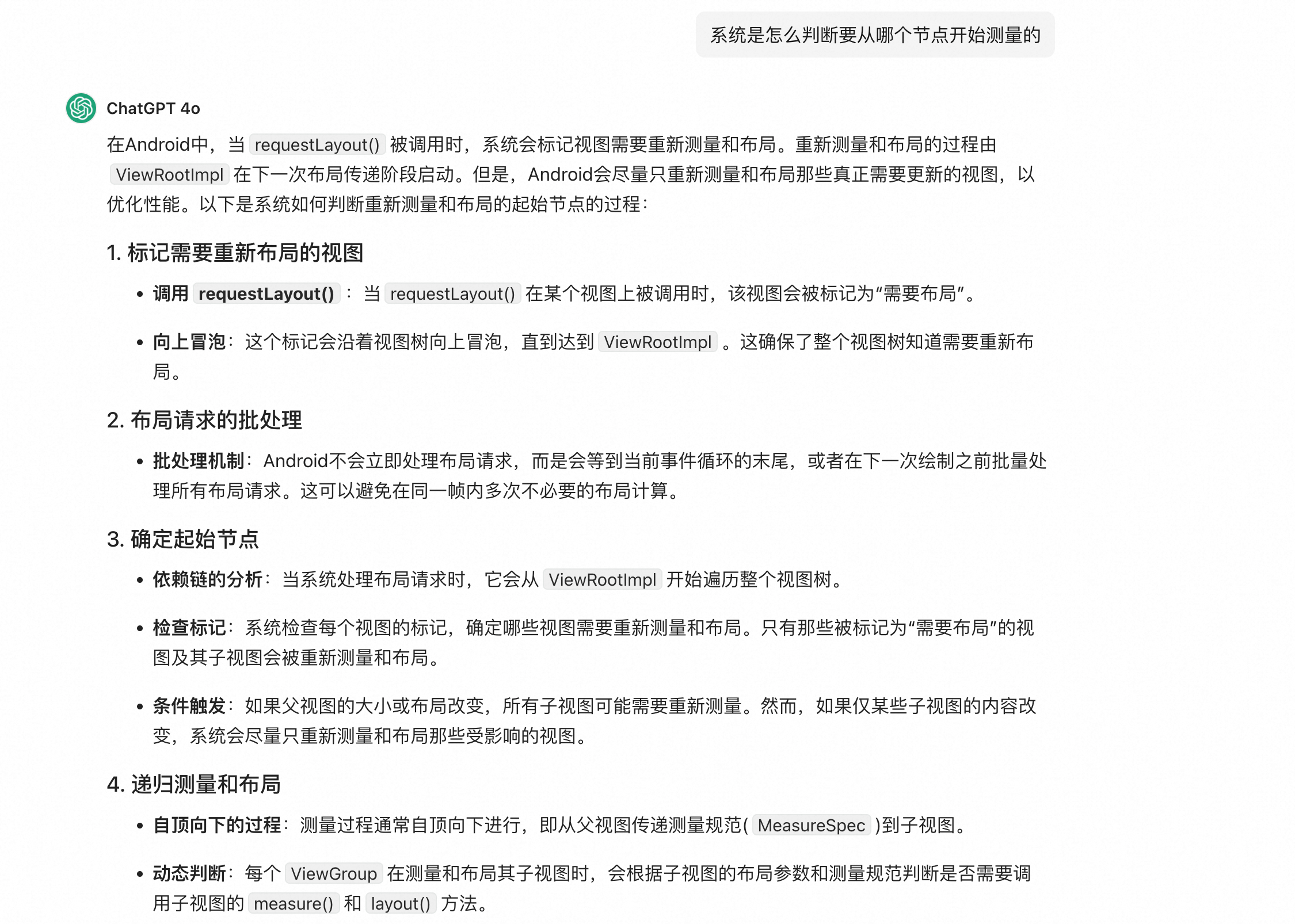

requestLayout

调用 View.requestLayout 方法后会依次调用 performMeasure, performLayout 和 performDraw 方法，调用者 View 及其父 View 会重新从上往下进行 measure, layout 流程，一般情况下不会执行 draw 流程(子 View 会通过判断其尺寸/顶点是否发生改变而决定是否重新 measure/layout/draw 流程)。

小结：因此，当只需要进行重绘时可以使用 invalidate 方法，如果需要重新测量和布局则可以使用 requestLayout 方法，而 requestLayout 方法不一定会重绘，因此如果要进行重绘可以再手动调用 invalidate 方法。

子线程更新UI

1、为啥会崩：

-> 视图更新操作invalidata
-> View.invalidate
-> View.invalidateInternal
-> ViewGroup.invalidateChild //正常情况View上一层级为ViewGroup，如果上一层直接时ViewRootImpl则没有这层
-> ViewParent.invalidateChildInParent //这里会不断do while去取上一个结点的mParent，从ViewGroup一直到ViewRootImpl为止
-> ViewRootImpl.invalidateChildInParent //DecorView的mParent是ViewRootImpl
-> ViewRootImpl.checkThread //在这里执行checkThread，如果非ViewRootImpl创建线程则抛出异常


ViewRootImpl.class


final Thread mThread;
    ...
public ViewRootImpl(Context context, Display display) {
    mcontext = context;
    mWindowSession = WindowMangerGlobal.getWindowSession();
    ...
	mThread = Thread.currentThread();
    ...
}
	...

@Override //override from ViewParent interface
public ViewParent invalidateChildInParent(int[] location, Rect dirty) {
    checkThread();
    if (DEBUG_DRAW) Log.v(mTag, "Invalidate child: " + dirty);

    if (dirty == null) {
        invalidate();
        return null;
    } else if (dirty.isEmpty() && !mIsAnimating) {
        return null;
    }

    if (mCurScrollY != 0 || mTranslator != null) {
        mTempRect.set(dirty);
        dirty = mTempRect;
        if (mCurScrollY != 0) {
            dirty.offset(0, -mCurScrollY);
        }
        if (mTranslator != null) {
            mTranslator.translateRectInAppWindowToScreen(dirty);
        }
        if (mAttachInfo.mScalingRequired) {
            dirty.inset(-1, -1);
        }
    }

    invalidateRectOnScreen(dirty);

    return null;
}

-> 视图更新操作requestLayout
-> mParent.reqeustLayout  // 不断向父控件(mparent即ViewParent接口，ViewGroup与ViewRootImpl都实现了该接口,可做为view的parent)请求布局，最后调用到ViewRootImpl的requestLayout
-> ViewRootImpl.requestLayout

ViewRootImpl.class
public void requestLayout() {
        if (!mHandlingLayoutInLayoutRequest) {
            checkThread();
            mLayoutRequested = true;
            scheduleTraversals();
        }
}

void checkThread() {
    if (mThread != Thread.currentThread()) {
        throw new CalledFromWrongThreadException(
                "Only the original thread that created a view hierarchy can touch its views.");
    }
}

2、子线程更新UI怎么不崩：

• 子线程在ViewRootImpl初始化之前（handleResumeActivity之后初始化）
• ViewRootImpl创建线程 只需要与 View的更新线程 是同一个就行（初始化在子线程，更新在主线程一样会崩）

View.post与getHandler.post

view.post在内部类AttachInfo未实例化之前是会将action通过getRunQueue().post(action)缓存起来，延后到handleResumeActivity中初始化ViewRootImp时调用setView时，会从顶向下调用View/ViewGroup的dispatchAttachToWindow方法，在此方法内缓存的action会被执行

Activity的ViewRootImpl在onResume方法中创建的，具体见下

四、同步消息屏障

在invalidate/requestLayout执行时，最后都会走向ViewRootImpl的scheduleTraversals()方法中，这个方法中会调用mHandler.getLooper().getQueue().postSyncBarrier();，本质上是往主线程Looper中post一个target==null的消息，作为同步消息屏障，过滤掉所有非异步的消息，只执行异步消息。

同时Choreographer注册Vsync回调，下一个Vsync消息发出后回调回来移除同步消息屏障并执行 performTraversals(也就是measure、layout、draw)

五、ChoreoGrapher什么时候初始化

Activity启动后，执行完ActivitityThread.performResumeActivity()，再执行WindowManagerImpl.addView()，在其内部会执行ViewRootImpl的初始化。Choreographer的初始化就是在ViewRootImpl的构造方法中执行的。

ViewRootImpl的关键全局变量除了Choreographer（掌管绘制相关）外，还有attachInfo（）
