recyclerView

缓存机制

简述：

一级缓存为屏内缓存scrapView，分为没有变化的可以直接复用的ViewHolder mAttachedScrap和因notifyXXX标记为需要重新绑定的ViewHolder mChangedScrap；(用position索引)

二级缓存为离屏2个的ViewHolder离屏缓存cacheView，直接复用；(用position索引)

三级缓存为自定义缓存ViewCacheExtension，较少用

四级缓存为超出上述缓存的需要重新绑定的ViewHolder缓存池RecycledViewPool； (用viewType索引ViewHolder，每种viewType最多5个)

Recyclerview缓存集合可以分为 4 个级别，按优先级从高到底为：

一级缓存：mAttachedScrap 和 mChangedScrap ，用来缓存还在屏幕内的 ViewHolder

• mAttachedScrap 存储的是当前还在屏幕中的 ViewHolder；按照 id 和 position 来查找 ViewHolder

• mChangedScrap 表示数据已经改变的 ViewHolder 列表, 存储 notifyXXX 方法时需要改变的 ViewHolder

二级缓存：mCachedViews ，用来缓存移除屏幕之外的 ViewHolder，默认情况下缓存容量是 2，可以通过 setViewCacheSize 方法来改变缓存的容量大小。如果 mCachedViews 的容量已满，则会根据 FIFO 的规则移除旧 ViewHolder

三级缓存：ViewCacheExtension ，开发给用户的自定义扩展缓存，需要用户自己管理 View 的创建和缓存。个人感觉这个拓展脱离了 Adapter.createViewHolder 使用的话会造成 View 创建 与 数据绑定及其它代码太分散，不利于维护，使用场景很少仅做了解

四级缓存：RecycledViewPool ，ViewHolder 缓存池，在有限的 mCachedViews 中如果存不下新的 ViewHolder 时，就会把 ViewHolder 存入RecyclerViewPool 中。

• 按照 Type 来查找 ViewHolder

• 每个 Type 默认最多缓存 5 个

• 可以多个 RecyclerView 共享 RecycledViewPool

1.1、四级缓存

Recycler缓存ViewHolder对象有4个等级，优先级从高到底依次为：

一级、mAttachedScrap：缓存屏幕中可见范围的ViewHolder；
二级、mCachedViews：缓存滑动时即将与RecyclerView分离的ViewHolder，默认最大2个；
三级、ViewCacheExtension：自定义实现的缓存；
四级、RecycledViewPool ：ViewHolder缓存池，可以支持不同的ViewType；

一级缓存：mAttachedScrap与mChangedScrap

1.1.1 mAttachedScrap （完全复用）

mAttachedScrap存储的是当前屏幕中的ViewHolder，mAttachedScrap的对应数据结构是ArrayList，在调用LayoutManager#onLayoutChildren方法时对views进行布局，此时会将RecyclerView上的Views全部暂存到该集合中，该缓存中的ViewHolder的特性是，如果和RV上的position或者itemId匹配上了那么可以直接拿来使用的，无需调用onBindViewHolder方法。

1.1.2 mChangedScrap （需要onBindViewHolder）

mChangedScrap和mAttachedScrap属于同一级别的缓存，不过mChangedScrap的调用场景是notifyItemChanged和notifyItemRangeChanged，只有发生变化的ViewHolder才会放入到mChangedScrap中。mChangedScrap缓存中的ViewHolder是需要调用onBindViewHolder方法重新绑定数据的。

二级缓存： mCachedViews （完全复用）

mCachedViews缓存滑动时即将与RecyclerView分离的ViewHolder，按子View的position或id缓存，默认最多存放2个。mCachedViews对应的数据结构是ArrayList，但是该缓存对集合的大小是有限制的。

该缓存中ViewHolder的特性和mAttachedScrap中的特性是一样的，只要position或者itemId对应就无需重新绑定数据。开发者可以调用setItemViewCacheSize(size)方法来改变缓存的大小，该层级缓存触发的一个常见的场景是滑动RecyclerView。当然调用notify()也会触发该缓存。

三级缓存： ViewCacheExtension

ViewCacheExtension是需要开发者自己实现的缓存，基本上页面上的所有数据都可以通过它进行实现。

四级缓存： RecyclerViewPool （重新onBindViewHolder）

ViewHolder缓存池，本质上是一个SparseArray，其中key是ViewType(int类型)，value存放的是 ArrayList< ViewHolder>，默认每个ArrayList中最多存放5个ViewHolder。

1.2 四级缓存对比

缓存级别	涉及对象	说明	是否重新创建视图View	是否重新绑定数据
一级缓存	mAttachedScrap mChangedScrap	缓存屏幕中可见范围的ViewHolder	false	mAttachedScrap不需要mChangedScrap需要
二级缓存	mCachedViews	缓存滑动时即将与RecyclerView分离的ViewHolder，按子View的position或id缓存	false	false
三级缓存	mViewCacheExtension	开发者自行实现的缓存
四级缓存	mRecyclerPool	ViewHolder缓存池，本质上是一个SparseArray，其中key是ViewType(int类型)，value存放的是 ArrayList< ViewHolder>，默认每个ArrayList中最多存放5个ViewHolder	false	true

ItemDecoration

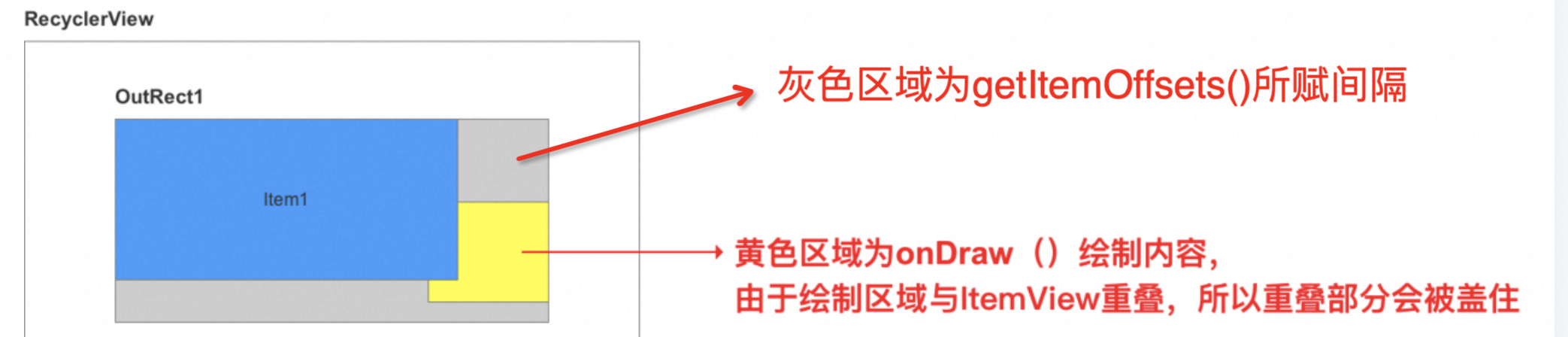

getItemOffsets()

view之间的分割距离

RecyclerView.java {
  Rect getItemDecorInsetsForChild(View child) {
      final LayoutParams lp = (LayoutParams) child.getLayoutParams();
      if (!lp.mInsetsDirty) {
          return lp.mDecorInsets;
      }

      if (mState.isPreLayout() && (lp.isItemChanged() || lp.isViewInvalid())) {
          // changed/invalid items should not be updated until they are rebound.
          return lp.mDecorInsets;
      }
      final Rect insets = lp.mDecorInsets;
      insets.set(0, 0, 0, 0);
      final int decorCount = mItemDecorations.size();
      for (int i = 0; i < decorCount; i++) {
          mTempRect.set(0, 0, 0, 0);
          mItemDecorations.get(i).getItemOffsets(mTempRect, child, this, mState);
          insets.left += mTempRect.left;
          insets.top += mTempRect.top;
          insets.right += mTempRect.right;
          insets.bottom += mTempRect.bottom;
      }
      lp.mInsetsDirty = false;
      return insets;
  }
}

onDraw、onDrawOver

由于View绘制顺序是(忽视未标出的不常用步骤)：

View.java {
  public void draw(Canvas canvas) {
    // Step 1, draw the background, if needed
    drawBackground(canvas);
    // Step 3, draw the content
    onDraw(canvas);
    // Step 4, draw the children
    dispatchDraw(canvas);
    // Step 6, draw decorations (foreground, scrollbars)
    onDrawForeground(canvas);
  }
}

RecyclerView.java {
   public void onDraw(Canvas c) {
      super.onDraw(c);

      final int count = mItemDecorations.size();
      for (int i = 0; i < count; i++) {
          mItemDecorations.get(i).onDraw(c, this, mState);
      }
  }
}

其中，RecyclerView.onDraw会先绘制ItemDecoration.onDraw，然后再走dispatchDraw绘制子View（即itemView)

故而，ItemDecoration的onDraw内容是会被itemView所遮挡，如有需要，调用onDrawOver可覆盖itemView的onDraw内容。

​

优化措施：

1、预取机制

Prefetch : 引入RenderThread后，在UI线程将页面数据交由Render线程渲染以后，UI线程会出现大量的空闲时间这些空闲等待时间就被浪费了。Prefetch的核心思想就是利用这部分空闲时间来预先处理 item的创建（如果没有缓存）和数据绑定。

对比一下使用了Prefetch以后的渲染时序图如下：

在UI线程将页面数据交由Render线程渲染以后，会出现大量的空闲时间。如下图所示：

时空上的复用，会大大提高页面渲染的效率，提高页面流畅度。

该机制是默认打开的，但如果出现rv嵌套rv的情况，由于情况较为复杂，需要我们手动调用setInitialPrefetchItemCount 就是指定这个recyclerview预取时的数量（合适的），来达到更好的加载效果。

setInitialPrefetchItemCount这个API可以设置预加载的Item数，使用这个API有三个前提：

1：当前recyclerview是嵌套在另一个Recyclerview之中的；
2：当前recyclerview是LinearLayoutManager并且横向的（只有LinearLayoutManager 才有这个API）；
3：Android 5.0（引入RenderThread，并默认打开recyclerview的mItemPrefetchEable）

2、setHasFixedSize(true)

如果Recyclerview的宽高不会随着它的内容改变而改变，则可以用这个API，避免不必要的requestLayout带来的性能消耗。（notifydatasetchange无效）

void onItemsInsertedOrRemoved()
{
if (hasFixedSize)
     layoutChildren();
else
    requestLayout();
}

3、尽量使用notifyItemChange而非notifyDataSetChange

数据变化有两种情况：

一种是item change

一种是 structure change；

前者是单个item数据更新但不会导致位置变换；

后者是数据集中items 发生插入，删除，移动的情况下。

Notifydatasetchange认为现有所有的现有项和结构不再有效，会使Layoutmanager强制完全重新绑定和重新布局所有的可见item。

Google建议尽量使用刷新特定itemchange的高效方法。而把此方法视为可以用的最后的手段。

4、RecyclerView RecycledViewPool复用

其实就是让一个Recyclerview 可以复用其他具有相同ViewType的Recyclerview。

5、DiffUtil

DifferResult.dispatchUpdatesTo(final RecyclerView.Adapter adapter)

或者

AysncListData.submitList()

走到最后其实也是 notifyItemChanged();

​ notifyItemInserted();

​ notifyItemRangeRemoved();

​ notifyItemMoved();

6、other

• 如果发现item因为measure任务过重，可以通过自定义view来优化此item，比如说一个ViewHolder里面有很多标签的情况。
• 在快速滑动时不加载网络图片或停止gif图和视频的播放
• 设置合适的缓存策略
